GS - 6000

GS -6000系列高速数控车削中心

亮点

-车型丰富，满足市场多样化需求

-高性能主轴，满足客户要求

-创新的解决方案，确保理想的加工质量

-性能优异，占地面积更小

技术参数

X轴行程500mm

Z轴行程980/1965 / 3300mm

棒材直径115毫米/260毫米

炮塔容量12把刀

数控系统及软件

-采用日本FANUC 0i-TF系统控制

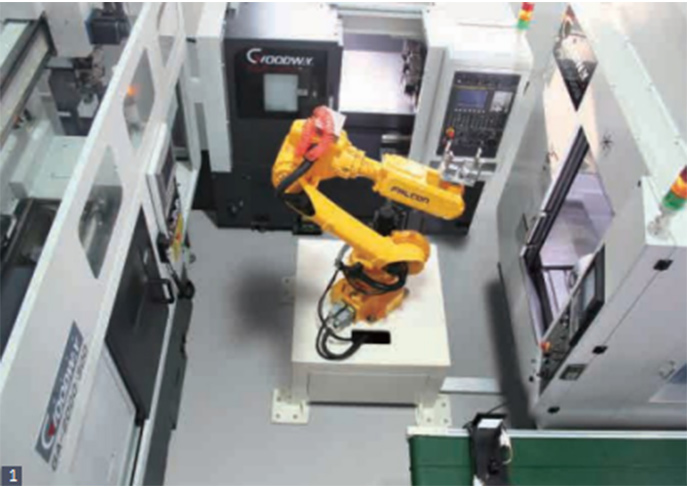

自动化系统

-具有机械手自动上、卸载系统

正泰GS - 6000系列性能高的数控车床,采用高刚性硬轨底,配有特大口径伺服定位炮塔,双速齿轮式主轴和其他结构,结合新的研发技术和质量控制为您提供大功率、高速变化的工具,和强大的处理能力。此外，本系列还可选择车削长度为3300毫米的“L型”，或配备动力炮塔和C轴的“M型”，使本系列具有更高的加工灵活性和车削和铣削的结合能力。轻松满足今天和未来的各种加工需求。

使用一个750毫米超大型刀头直径的强大炮塔，并使用新的定位技术，大型炮塔仍然具有高速换刀效率，相邻工具1秒，相对工具2秒。

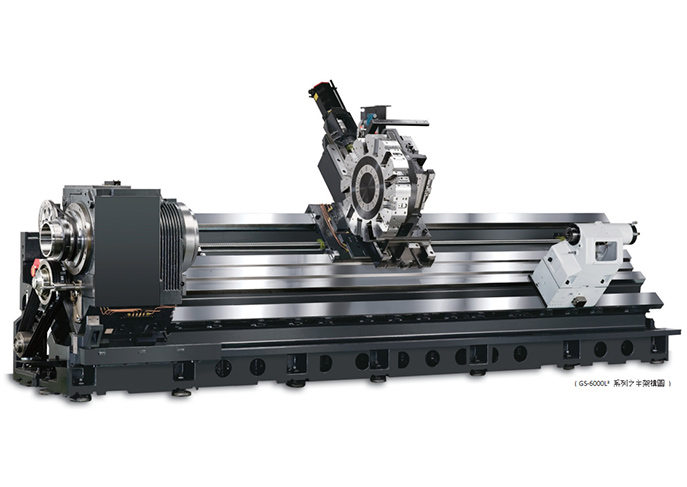

结构设计使用一个低重心45度向前倾斜床和一个超大的硬轨和跨度。此外，大型两级变速箱驱动的发那科伺服电机与37kw(峰值)充足的输出。

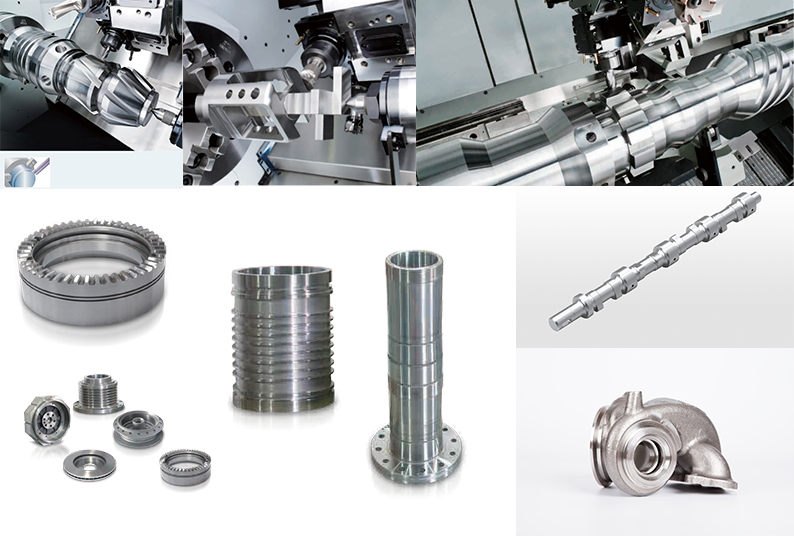

应用举例

详细技术参数

加工区                                           GS-6000/L/LL          GS-6600/L/LL           GS-6800/L/LL

车削直径                                        880mm

车削长度                                        L950mm/L1980mm/LL3300 mm

卡盘直径                                        15"(18"）             选配20"/22"               选配24"

棒料直径                                        Φ130mm              Φ205mm                 Φ26mm

主轴

主轴鼻端                                         A2-11               A2-15                      A2-15

标配转速（低速）  550rpm             550rpm                  400 rpm

标配转速（高速）  2000rpm           1100rpm                 800 rpm

定额功率                                        30Kw/37 kw

主轴传动方式                                  V 型皮帶 + 齿轮箱

Cf轴（选配）

Cf轴标准转速                                  20rpm

C轴扭矩                                          1800N-m ; 1,328 ft-lbs

C最小主軸定位精度                         0.001°

C轴重复精度                                   ± 0.02°

刀库

刀塔容量                                         12支刀

刀具尺寸                                         □32mm / Φ60mm

动力刀塔（选配）                            12支刀

动力刀塔功率                                  7.5Kw/9Kw

动力刀塔转速                                  10-3000rpm

动力刀塔尺寸                                  □32mm / Φ60mm

快移速度

X轴速度                                          20m/min

Z轴速度                                          24 m/min/24m/min/12m/min
