GS-4000数控车床

GS-4000数控车床

  • 所属分类:GS系列
  • 浏览次数:
  • 发布日期:2020-08-26 13:38:54
  • 产品概述
  • 性能特点
  • 技术参数

GS - 4000

GS -4000系列高速数控车削中心

亮点

-车型丰富,满足市场多样化需求

-高性能主轴,满足客户要求

-创新的解决方案,确保理想的加工质量

-性能优异,占地面积更小

技术参数

X轴行程350mm

Z轴行程820/1600/2400/3200mm

棒材直径115mm/165mm

炮塔容量12/10刀

数控系统及软件

-采用日本FANUC 0i-TF系统控制

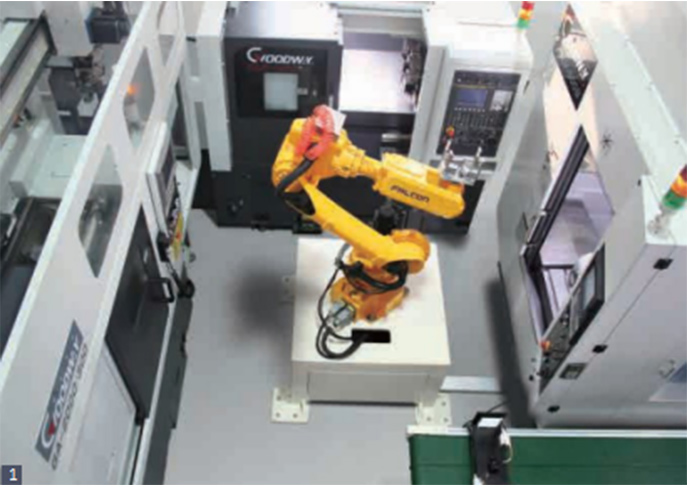

自动化系统

-具有机械手自动上、卸载系统

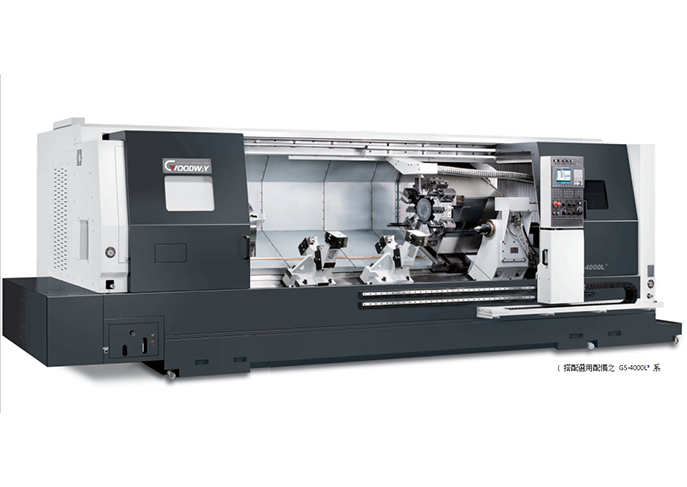

GS - 4000

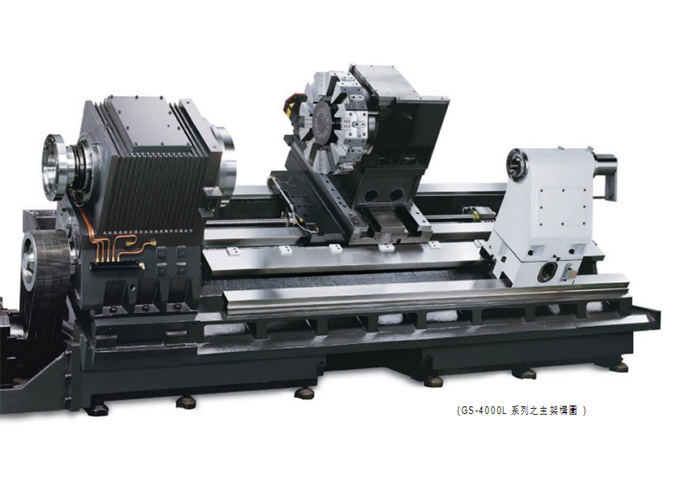

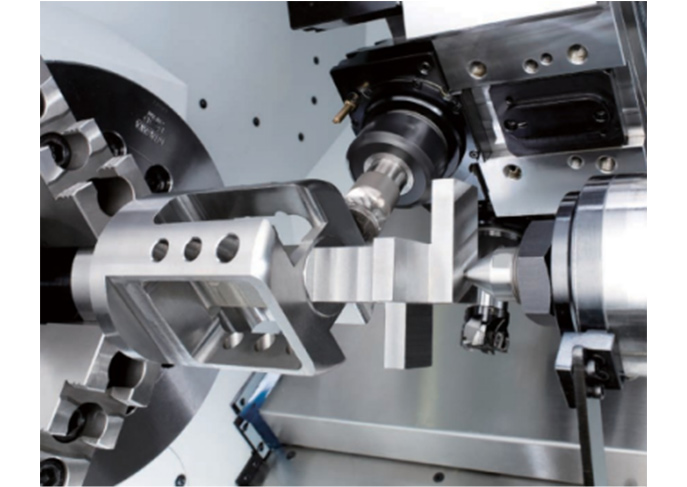

程泰GS-4000系列性能数控车床结合了新的机床技术和强大的重型切削性能,采用4个床座长度。主轴由37 kW高功率输出的两级变速齿轮箱驱动(GS -4000和GS-4300标准),该系列具有足够的加工范围,车削直径为24”杆,车削长度为750 mm ~ 3100 mm。此外,选择动力转塔和反主轴为转铣床,可以大大提高加工效率和切削精度,从而增加高附加值产品的产量。

除上述基本特性外,本系列还提供各种高质量标准设备,如可编程尾架、除屑器和车刀架套装。该设备大部分不为同级别其他机型提供,或列为选配项目;因此,GS-4000系列具有优良的机械性能和各种高品质的设备,将很容易满足您今天和未来的各种切割需求。

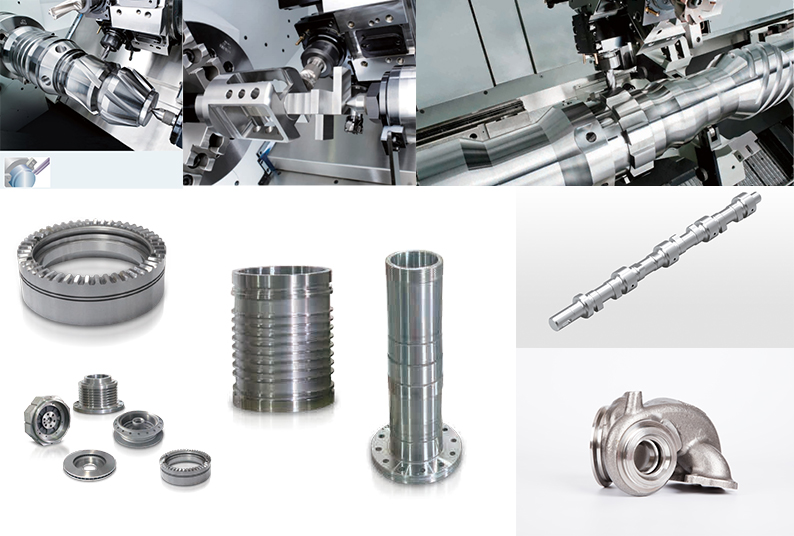

应用举例

GS-4000

详细技术参数

加工区                                           GS-4000/L/LL/LLL                  GS-4300/L/LL/LLL

最 大车削直径                                620 mm/268mm

最 大车削长度                                819mm /L1569mm/LL2369mm/LLL3169 mm

最 大卡盘直径                                15"(18")                             20"(24")

最 大棒料直径                                Φ115mm                             Φ165mm

主轴

主轴鼻端                                        A2-11                                A2-15

标配转速(高速)                          20-2000rpm                     12-1200 rpm

标配转速(高速)                          10-1000rpm                     6-600 rpm

定额功率                                        30Kw/37 kw

主轴传动方式                                  二段式齿轮箱

Cs-轴(选配)

C轴传动方式                                   Cs

C轴最 大扭矩                                 1805N-m                         2923N-m

副主轴(选配)

主轴鼻端                                        A2-6                                A2-6

标配转速                                        5000rpm                        5000 rpm

定额功率                                        15Kw/18.5 kw

刀库

刀塔容量                                        12/10支刀

刀具尺寸                                        □32mm / Φ60mm

动力刀塔(选配)                           12支刀

动力刀塔功率                                  5.5Kw/7.5Kw

动力刀塔转速                                 4000rpm(Y轴6000rpm)

动力刀塔尺寸                                 □25mm / Φ50mm

Y轴(选配)

Y轴最 大行程                                 120mm = ±60mm

Y轴定额功率                                  4Kw

快移速度

X轴最 高                                        24 m/min

Z轴最 高                                        24 m/min/16m/min/12m/min

Y轴最 高                                        10m/min

Z2轴最 高                                      24m/min/16m/min/12m/min
