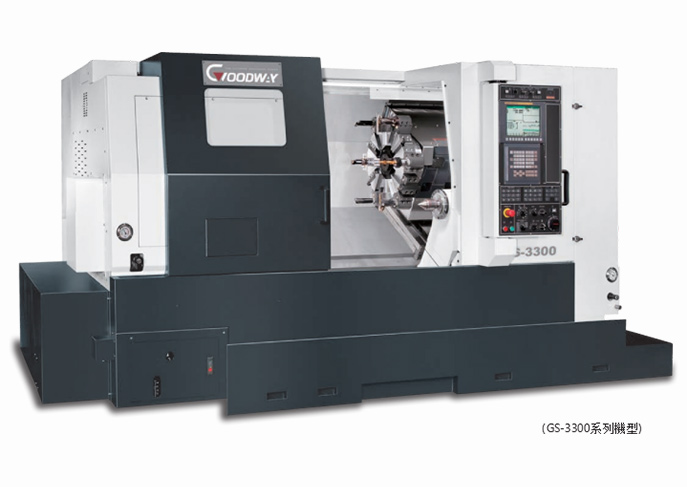

GS -2000系列高速数控车削中心

亮点

-车型丰富，满足市场多样化需求

-高性能主轴，满足客户要求

-创新的解决方案，确保理想的加工质量

-性能优异，占地面积更小

技术参数

X轴行程300mm

Z轴行程780mm/1530mm

棒材直径51mm/105mm

炮塔容量12把刀

数控系统及软件

-采用日本FANUC 0i-TF系统控制

自动化系统

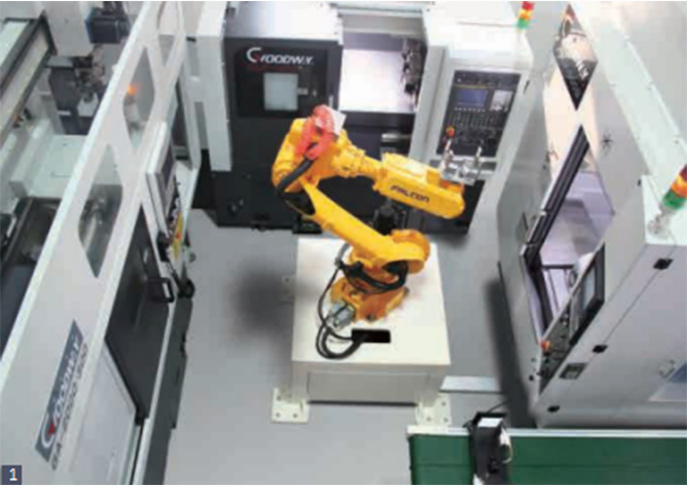

-具有机械手自动上、卸载系统

GS -2000

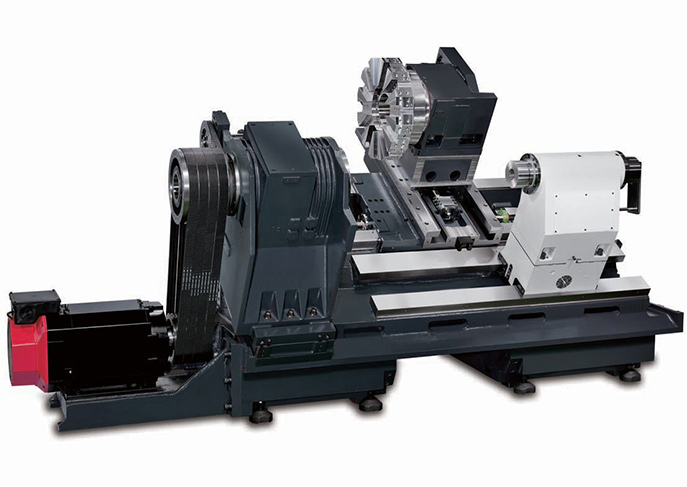

结合的机床技术和强大的切削性能,正泰GS -2000 / GS - 3000系列性能的数控车床使用2床座长度和5条直径作为规范基于高性能大马力主轴、高速伺服定位炮塔和刚性结构设计,提供了GS - 2000 / GS - 3000系列已经成为新一代的车床的选择。此外，可选用高精度内置主轴、高扭矩齿轮主轴或组合动力转塔、y轴、副主轴等作为铣床。品质和完整的加工要求解决方案，使GS-2000 / GS-3000系列可以轻松满足您今天和未来的各种加工需求。

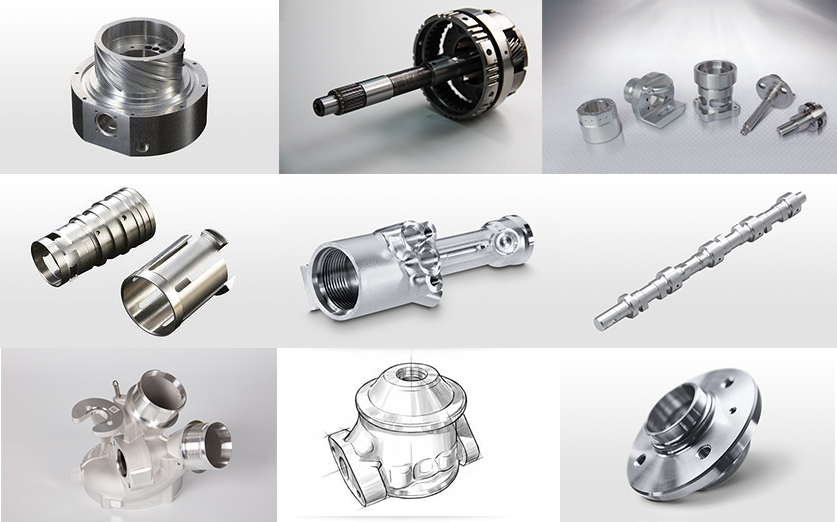

应用举例

详细技术参数

加工区                                         GS-2000/L      GS-2600/L       GS-2800/L     GS-3300/L        GS-3600/L

车削直径                                      570 mm/278mm

车削长度                                      780mm /1530mm

卡盘直径                                       8"               10"                 10"               12"                  15"

棒料直径                                      Φ51mm          Φ65mm          Φ75mm         Φ90mm           Φ105mm

主轴

主轴鼻端                                       A2-6              A2-8               A2-8              A2-8                A2-11

标配转速                                       4500rpm         4000rpm          3500rpm        3000rpm         2500rpm

定额功率(高速）                           15Kw/18.5 kw            15Kw/18.5Kw               18.5Kw/22Kw

                                                     (Opt.18.5Kw/22Kw)

Cs-轴（选配）

传动方式                                        Cf轴

最快进给                                        33rpm

副主轴（选配）

主轴鼻端                                          A2-5              A2-5                A2-5                    A2-6                A2-6

标配转速                                         6000rpm          6000rpm          6000rpm             5000rpm           5000 rpm

定额功率                                         5.5Kw/7.5 kw      5.5Kw/7.5 kw     5.5Kw/7.5 kw     15Kw/18.5 kw     15Kw/18.5 kw

刀库

刀塔容量                                         12支刀

刀具尺寸                                        □25mm / Φ50mm

动力刀塔（选配）                           12支刀

动力刀塔功率                                  4.5Kw

动力刀具转速                                  4000rpm

动力刀塔尺寸                                  □20mm / Φ40mm

Y轴（选配）

Y轴行程                                          100mm = ±50mm

Y轴定额功率                                    4.5Kw

快移速度

X轴速度                                          30 m/min

Z轴速度                                          30 m/min

Y轴速度                                          10m/min

Z2轴速度                                        30m/min
