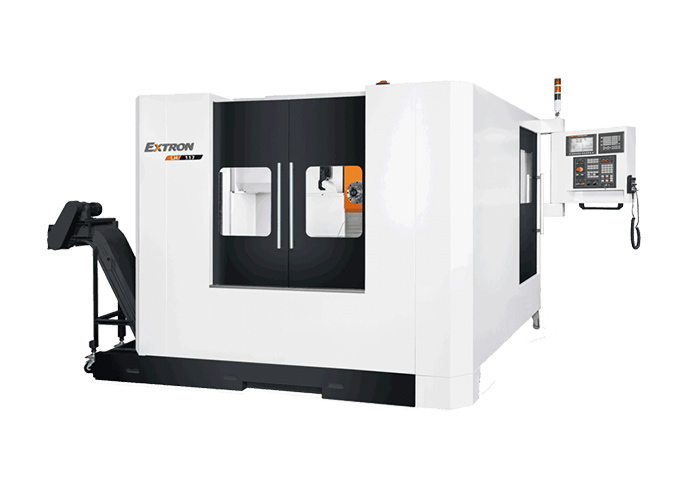

LH75R系列高速加工中心

卧式加工中心，工件重量500Kg

技术参数

X轴行程700mm

Y轴行程650mm

Z轴行程625mm

工作台负载500Kg

表的长度500毫米

工作台宽度500毫米

三轴采用高速直线滑块设计，保证高精度加工，满足重型切削应用的刚性要求，广泛应用于模具、航空航天、汽车、医疗等行业。

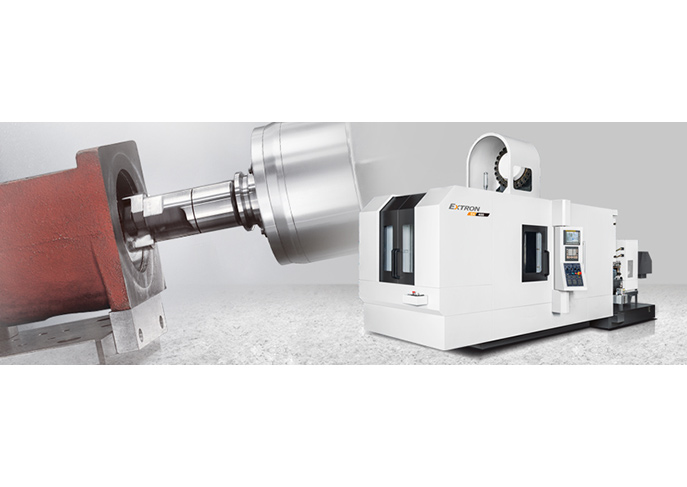

可与机床配套选用双速齿轮箱，提供低速高扭矩输出，满足重切削加工能力，提供高精度加工应用。

主轴环形水射流与高压基冲片系统设计相结合，保证了加工的流畅性和加工精度。

所有的床层结构均进行了有限元分析，以保证结构的刚度和变形。高刚性米哈纳铸件的强化结构，采用双线钢轨和高负荷重滚珠丝杠一体化底座加工，消除了工作台凹陷问题，保证了支撑刚度。

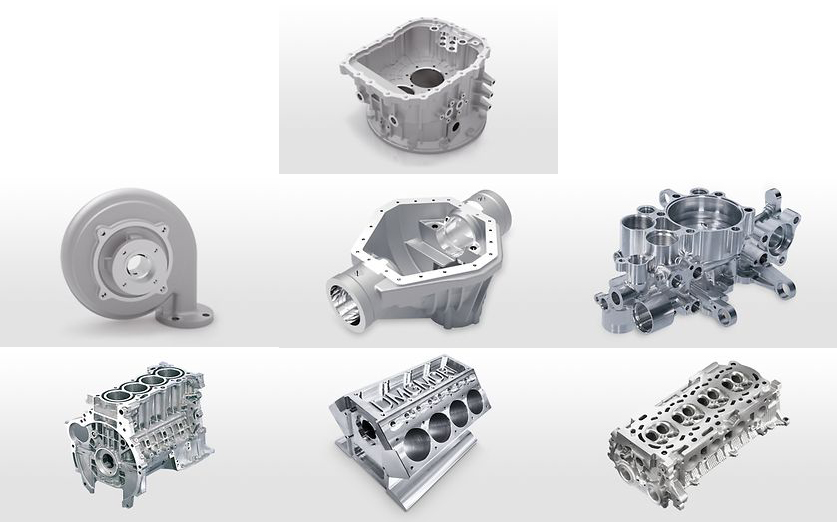

应用程序

详细技术参数

加工区                                       LH-75R      LH-75I

X最 大行程                                700mm

Y最 大行程                                650mm

Z最 大行程                                625mm

工作台尺寸

最 大工作台承重                          500Kg

工作台长度                                 500mm

工作台宽度                                 500mm

工作台回转直径                           800mm

旋转工作台（B轴）                     500×500（0.001°）               500×500（1°）

工件尺寸

最 大工件高度                              650mm

主轴

标准转速                                     8000rpm

定额功率（三菱）                        11/15Kw

定额功率（FANUC)                     11/15Kw

刀库

刀塔容量                                     24把

最 大容量                                    30把

刀柄规格                                     BT40

快移速度

X轴最 高                                     24 m/min

Z轴最 高                                     20 m/min

Y轴最 高                                     24m/min
