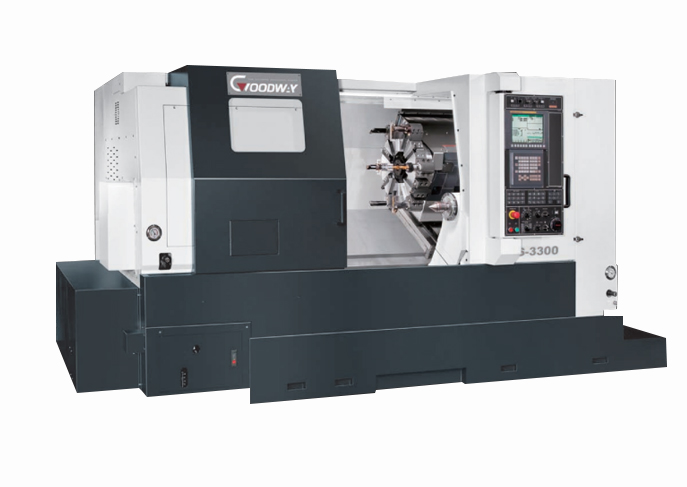

GS --2000系列高速CNC车削中心

亮点

—丰富的机型满足市场多样化的需求

—高性能主轴，满足客户要求

—确保理想加工质量的创新解决方案

—优异的性能和更小占地面积

技术参数

X轴行程 300mm

Z轴行程 780mm/1530mm

棒料直径 51mm/105mm

刀塔容量 12支刀

数控系统和软件

— 采用日本FANUC 0i-TF系统控制

自动化系统

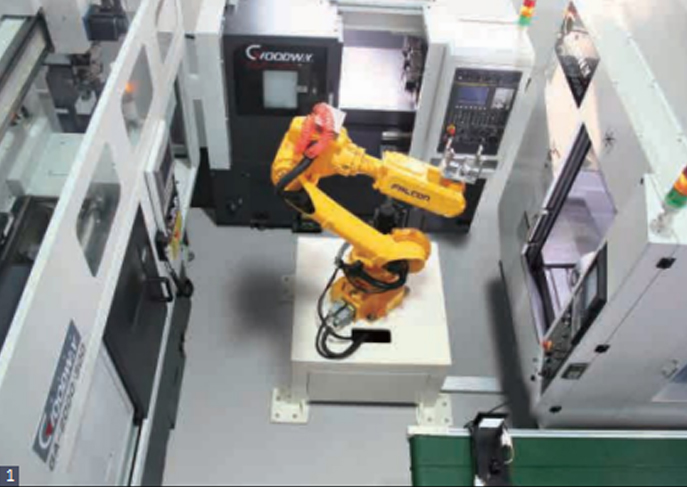

— 带有机械手自动上下料系统

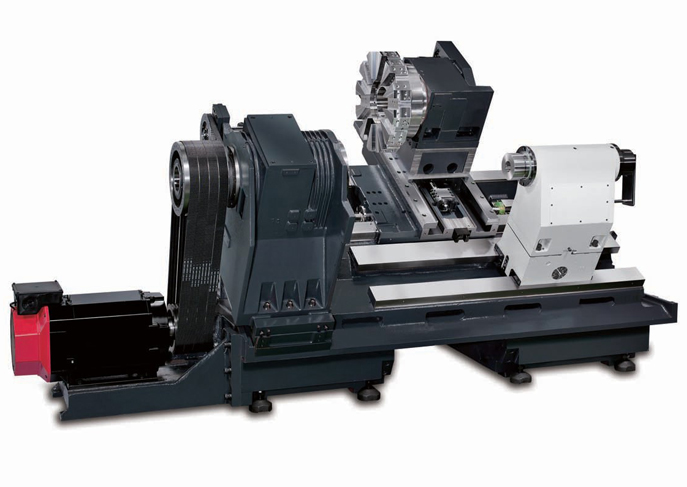

程泰GS-2000 / GS-3000系列高性能数控车床结合了机床技术和强大的切削性能，采用2床长、5杆直径的高性能高马力主轴。高速伺服定位炮塔，刚性结构设计，使GS-2000 / GS-3000系列成为新一代车床的选择。此外，还可以配置高精度内置主轴，高扭矩齿轮式主轴，或组合动力转塔、y轴、反主轴，成为一个车削机。GS-2000 / GS-3000系列产品拥有品质和完整的加工要求解决方案，可以轻松满足您今天和未来的各种加工要求。

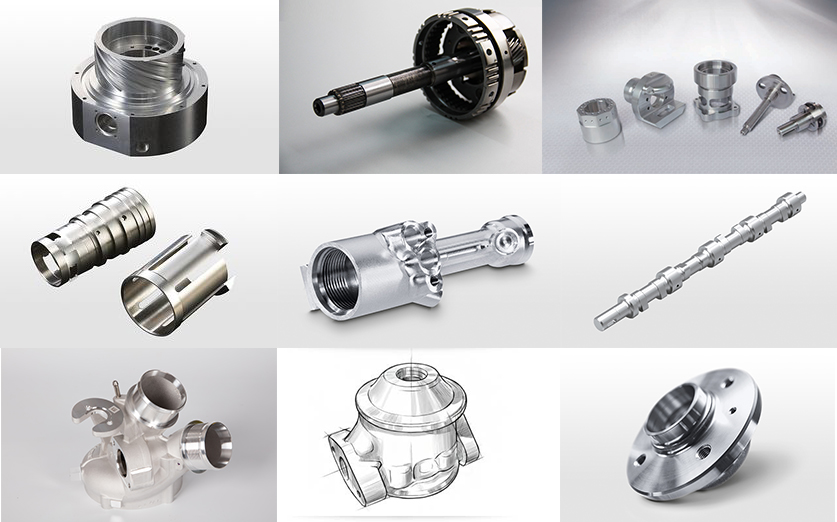

应用实例

详细技术参数

加工区                                           GS-2000/L      GS-2600/L       GS-2800/L     GS-3300/L        GS-3600/L

车削直径                                        570 mm/278mm

车削长度                                        780mm /1530mm

卡盘直径                                        8"               10"                 10"               12"                  15"

棒料直径                                        Φ51mm          Φ65mm          Φ75mm         Φ90mm           Φ105mm

主轴

主轴鼻端                                         A2-6              A2-8               A2-8              A2-8                A2-11

标配转速                                        4500rpm         4000rpm          3500rpm        3000rpm         2500rpm

定额功率(高速）                             15Kw/18.5 kw            15Kw/18.5Kw               18.5Kw/22Kw

                                                      (Opt.18.5Kw/22Kw)

Cs-轴（选配）

传动方式                                        Cf轴

进给                                               33rpm

副主轴（选配）

主轴鼻端                                        A2-5              A2-5                A2-5                    A2-6                A2-6

标配转速                                        6000rpm          6000rpm          6000rpm             5000rpm           5000 rpm

定额功率                                        5.5Kw/7.5 kw      5.5Kw/7.5 kw     5.5Kw/7.5 kw     15Kw/18.5 kw     15Kw/18.5 kw

刀库

刀塔容量                                         12支刀

刀具尺寸                                        25mm / Φ50mm

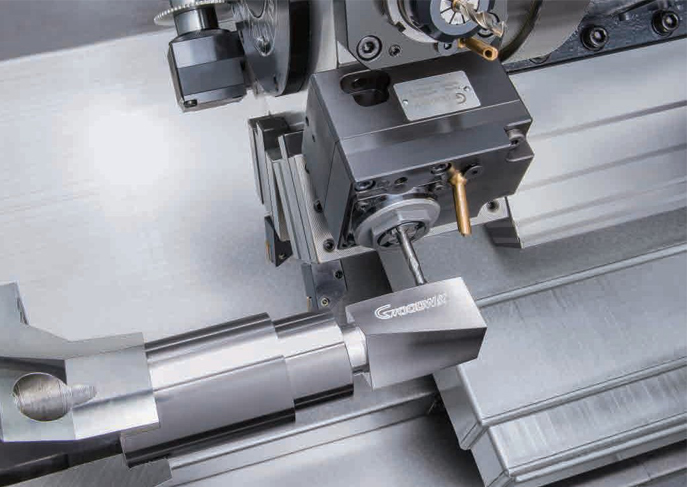

动力刀塔（选配）                           12支刀

动力刀塔功率                                  4.5Kw

动力刀具转速                                  4000rpm

动力刀塔尺寸                                  20mm / Φ40mm

Y轴（选配）

Y轴行程                                         100mm = ±50mm

Y轴定额功率                                    4.5Kw

快移速度

X轴速度                                        30 m/min

Z轴速度                                        30 m/min

Y轴速度                                        10m/min

Z2轴速度                                     30m/min
